圆形导轨的传动方式

　      双V圆形导轨的齿圈，同样的直径，齿面宽度比单V环形导轨的小，故可传递的力也小，如需较大的传动力，选用单V环形导轨好些。齿轮齿圈传动存在一定的反向间隙，如需减小反向间隙的影响，并且需要较高的线速度如8m/s,则可采用同步带传动的内单V圆弧导轨。

　　   环形导轨盘只有一种结构——外单V外齿圈结构，中心为实心平台，可进行精密研磨加工，以便安装其他部件。

　　 　应用场合：纸盒包装及灌装应用、食品工业灌瓶及封口应用、自动化零件装配、汽车零部件自动装配、产品自动打印、医疗设备C型臂应用、旋转切割、旋转检测、旋转焊接、旋转铆接、旋转喷涂、旋转钻孔/锁螺丝等。

   两种运动方式如下：

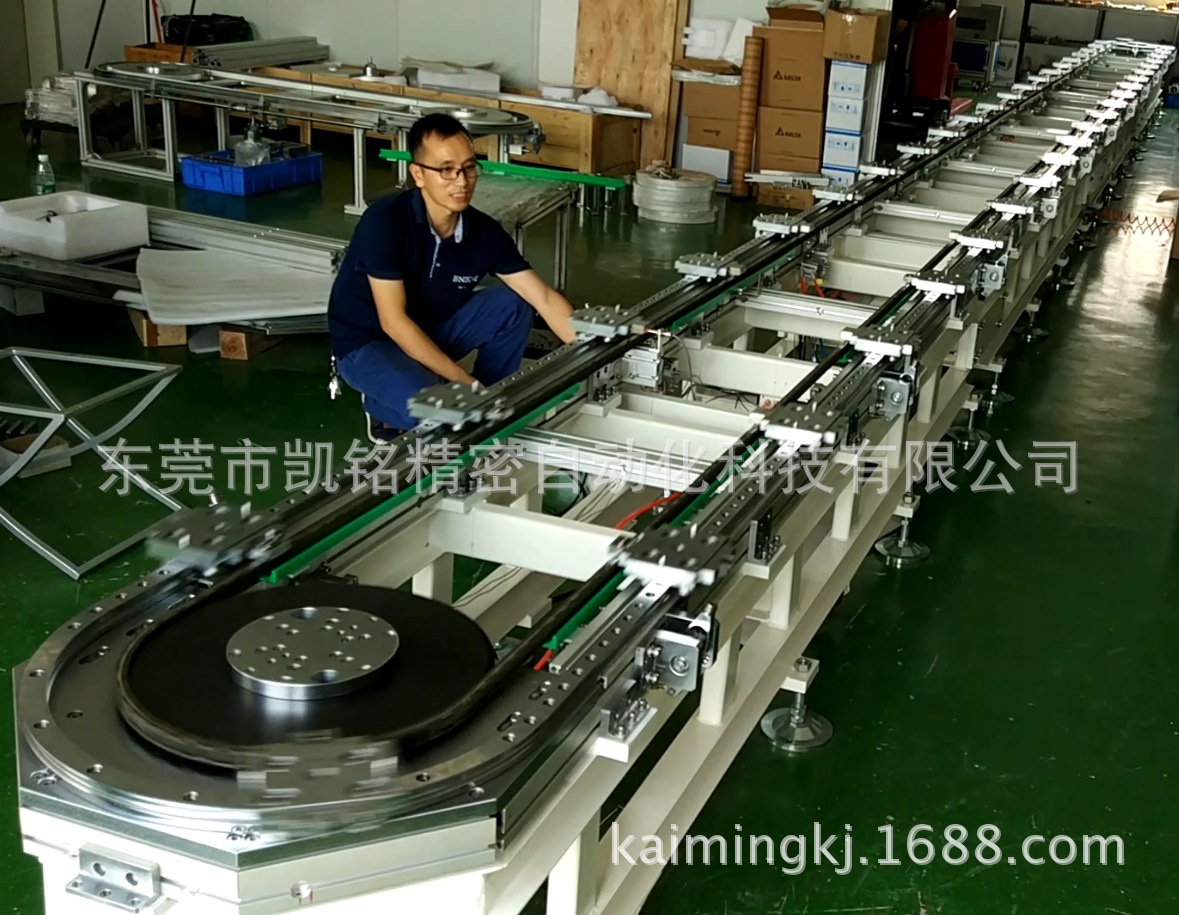

　1为滚轮固定，圆弧导轨转动，采用外V外齿圈结构，可让圆弧导轨内侧有更充足的空间安装其他部件。

    2为圆弧导轨固定，承载滑座做圆周运动，常见的为滚轮和齿轮固定，电机安装在承载滑座上，电机出轴装有齿轮，电机驱动齿轮沿着带齿圈圆弧导轨上的齿圈转动，进而带动承载滑座做圆周运动;这种旋转式应用，可替代回转轴承。
