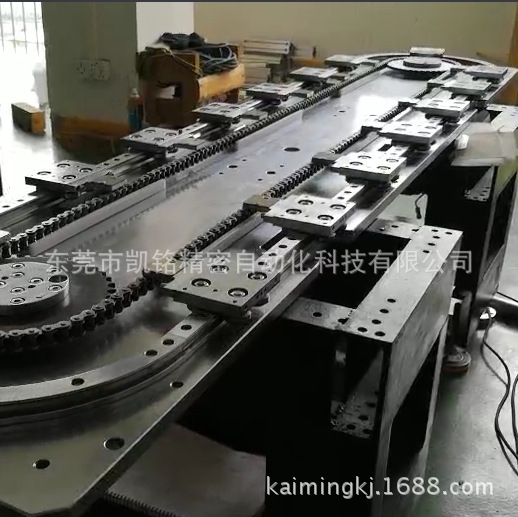

环形导轨需注意的设计事项及安装步骤事项

　　线性滑轨的安装 直线导轨的安装步骤建立线性滑轨良好的使用品质，初步成败条件是需要正确的选用规格型号，但影响使用品质的最后关键因素在 于线性滑轨的安装品质，即使选用正确型号的线性滑轨，也容易因为安装品质不良导致大幅度影响产品寿命与机构运作上的表现，而良 好安装品质是建立在遵守线性滑轨安装设计原则与安装步骤的基础上，以下是安装线性滑轨应该注意的设计事项与安装步骤事项。

　　1-1 先选取基准轨与从动轨

　　当非呼唤型线性滑轨配对使用时，需注意基准轨与从动轨之差异。基准轨侧边基准面精度较从动轨高，可作为床台安装承靠面。基准轨 上有刻上 MA 之记号，如图所示：

　　1-2 机床台受到振动及冲击力作用，且要求高钢性、高精度的安装：

　　(1) 固定方式：

　　当机床台受到振动、冲击力的作用时，滑轨及滑块很可能偏离原来固定位置，而影响精度。为避免发生类似的状况，建议使用下图所列 的四种固定方式固定滑轨及滑块，以确保机台的运行精度。

　　(2) 滑轨安装

　　1. 清除机床台装配面的污物。

　　2.将线性滑轨平稳的放在机床台上，并让滑轨侧边基准面靠上机床台装配面。

　　3.试锁装配螺丝以确认螺栓孔是否吻合，并将滑轨底部基准面大概固定于机床台底部装配面。

　　4.使用侧向固定螺丝钉，安顺序将滑轨侧边基准边基准面逼紧机床台侧边装配面，以确定滑轨位置。

　　5.使用扭力扳手，以特定扭力按顺序锁紧装配螺丝，将滑轨底部基准面逼紧机床台底部装配。

　　6.依步骤 1 至 5 安装其余配对滑轨。

　　(3)滑块安装

　　1.使用装配螺丝的滑板大概固定于滑块上。

　　2.使用固定螺丝，将滑块侧边基准面紧固于滑板侧边装配面上，以确定滑块位置。

　　3.锁紧装配螺丝将滑板按图所示，按① ~ ④对角线顺序紧固于滑块上。

　　1-3 线性滑轨安装注意事项

　　1.线性滑轨产品在出货前，均涂布滴量的防锈油，安装使用前请擦拭滑轨的防锈油，才可以移动滑块。 2.确认安装基准面：滑轨基准面位 ”HIWIN ”字样旁箭头所指的侧边平面( B);而滑块基准面则为经过研磨的光滑表面( D)。

　　3.滑轨接牙件：滑轨接牙安装时必须依照滑轨上表示顺序安装，以确保线性滑轨精度。接牙标示在接牙端的上表面，请将相同接牙 标示的两端接在一起。 (如图三所示) 且建议配对之滑轨接牙位置最好能错开， 以避免机床台至接牙出因不同滑轨差异而造成进度不良。 (如图四所示) 。

　　4.安装线性滑轨时，非必要，请勿将滑块卸下。如须将滑块自滑轨上拆下或装上时，请使用所附的夹轨。

　　5.安装线性滑轨时必须注意安装承靠面肩部高度及倒角的尺寸。过大倒角凸出的地方容易造成线性滑轨精度不良;过高的承靠高度 则会干涉滑块。请依照型录各系列线性滑轨之建议要求安装面肩部，安装精度不良即可排除。

　　6.安装线性滑轨时，请勿将非互换型滑轨之滑块任意对调使用，以免影响精度。

　　7.安装线性滑轨时，建议针对不同材质之机床台，使用扭力扳手以建议的锁固扭矩，依序锁上螺栓以确保滑轨直度。
