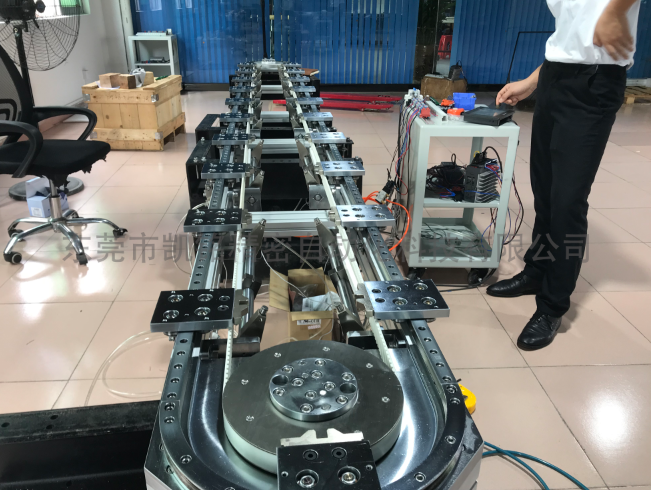

弧形导轨系统是用那些配件构成的　

弧形导轨系统是用那些配件构成的　　

    1.铝型材和T型导条

　　直线导轨通过T型导条，固定在铝型材上。

　　2.链节块

　　链节块的表面经过精密加工，而且已经加工好安装孔和定位孔，方便在上面安装治具，夹具等

　　根据定制长度，由相应数量的链节块首尾衔接组成链节条，

　　3.直线导轨

　　安装在两侧，链节块的滑动轨

　　4.圆弧导轨安装板

　　采用钢板，表面经过精密加工，并钻有精密圆弧导轨安装孔和轮轴固定位;安装板的两端搭在铝型材上;圆弧导轨和直线导轨的结合，是在圆弧导轨安装板上。

　　这个安装板同时也是驱动轮轴、从动轮轴的固定安装基座。通过调整驱动轮轴、从动轮轴之间的相对位置，可实现环形导轨链节条的张紧。

　　5.主动轮与从动轮

　　伺服电机减速机连接主动轮运转，驱动链节条一起运动，从动轮随着链节一起转动。
